カブ110 シフターインジケーター?シフトインジケーター?の制作 前篇
体調の話の続きです。

さっきの記事を書き、この記事の下書きをしていたのですが、だんだん体調悪くなってきました。
昼食後昼寝予定ですので。前半と後半に分けました。



27年1月11日 日曜日

ハーレー用に、バッテリ充電&ジャンプ用、シガーソケットコード作成しました。

その後、午後から近所のホームセンターにて、配線コード購入後カブのシフターインジケーター?シフトインジケーター?の作製に取り掛かりました。

沢山の方が付けられているシフターインジケーター?シフトインジケーター?、私もつけようと思い、必要なものをいーじゃんさんに聞いてみました。
ネットで調べればすぐにわかるのでしょうが、7セグのインジケーター、実車で見たのはいーじゃんさんのだけでしたので。

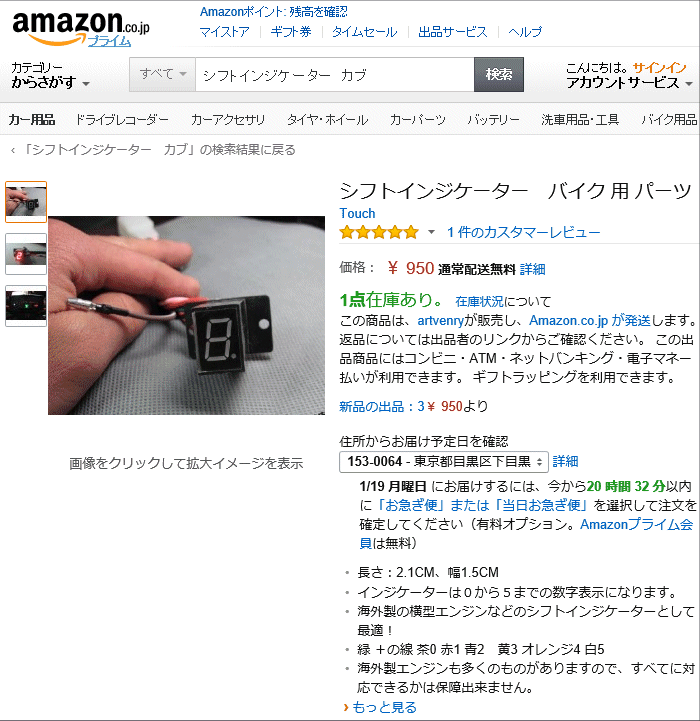

で、部品を各々買うと送料もかかり、こっちのほうが安いとの判断でポチット。
おいらがポチットした時は沢山あったのだが…。今はあと1つですね。

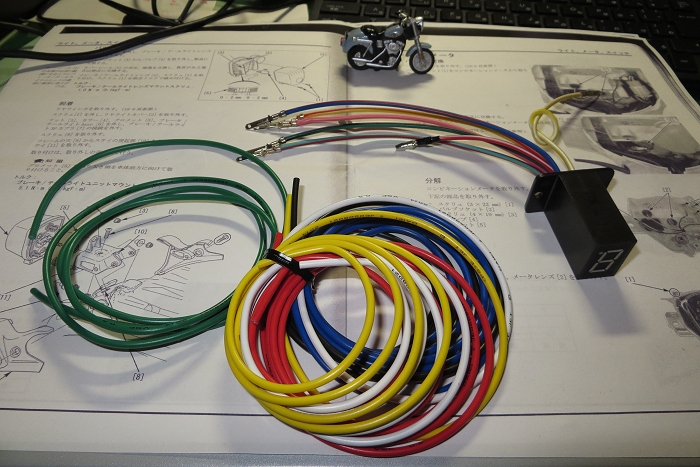

6芯のカプラーついていたので外しました。

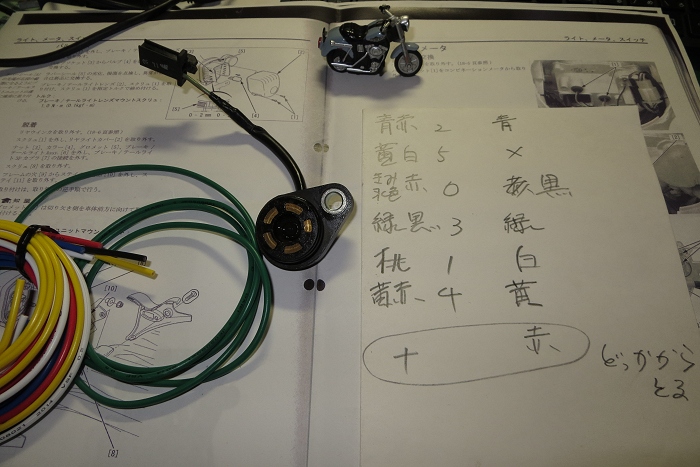

で、商品の説明と全然違う色のコード色で構成されていたので、確認しました。

で、初日はスイッチ側。

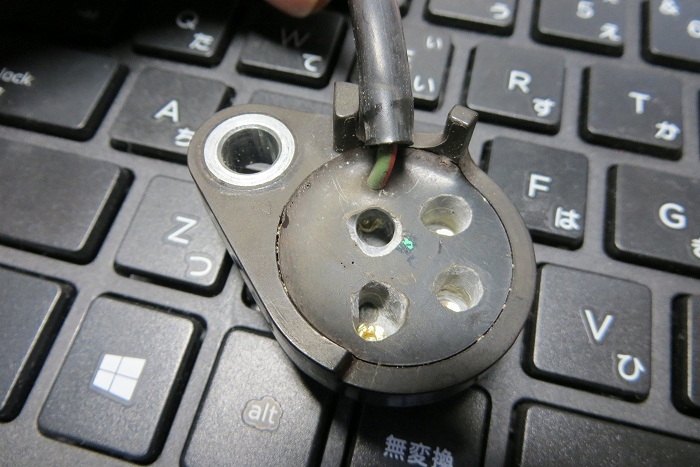

まず、接点を出す穴あけ。
1速にニュートラルがかぶり、配線をよけるように穴あけしましたがうまくいかず、
ニュートラルのコード引き抜きました。

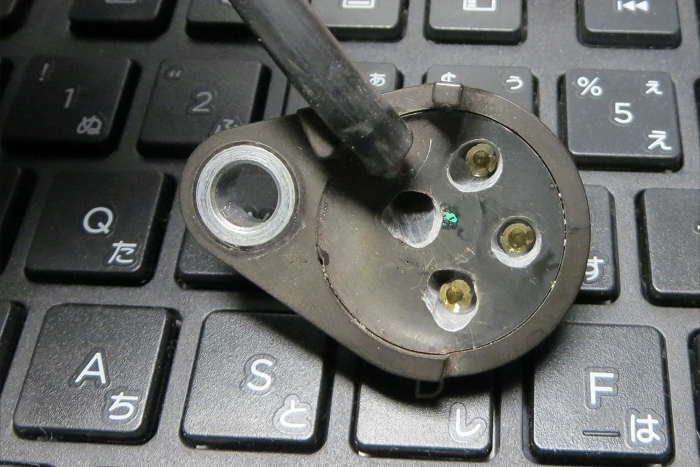

その後、色分けしたコードを半田付けし、ポンドがなかったので、耐熱用のシリコーン系のバスボンドにて接着&耐水処理。

乾くまでいじれないので、7セグのインジケーター側の作業。
スイッチ側が乾かないのと、ハンドルカバー開けるの面倒だったので、本日前半の作業ははここで終了しました。



つづく
